010-PRJ Creazione di un modello a maglie rettangolari
Guarda il videoQuesto articolo spiega come creare, a partire dai punti di un rilievo, il modello a rete triangolare (TIN) e il successivo modello a maglie rettangolari.
Il modello a maglie rettangolari elabora il rilievo in modo da avere un campionamento di Z a passo costante di X e Y. Praticamente si definiscono le dimensioni della maglia rettangolare e il rilievo viene interpolato di conseguenza.
Nella creazione del modelllo a maglie rettangolari è possibile impostare una serie di parametri in modo da mantenere nel modello 3D le coordinate dei punti rilevati che individuano andamenti caratteristici del terreno.
Creazione del modello a rete triangolare (TIN)

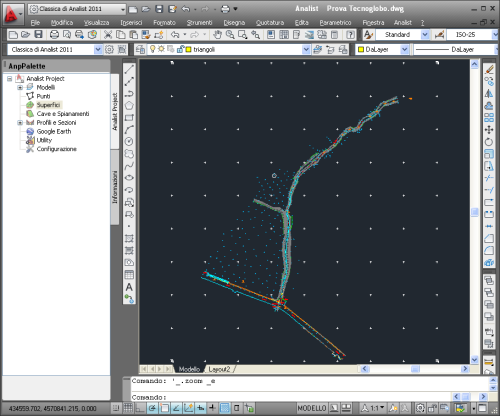

Partiamo dal seguente modello del terreno, concesso gentilmente da Tecnoglobo srl.
In Analist Project scegliamo il comando Superfici e, cliccando su di esso col tasto destro del mouse, selezioniamo Crea Superficie TIN.
Nella finestra a video settiamo le impostazioni della nuova superficie e clicchiamo su Triangola per creare la maglia triangolare dei punti del terreno (TIN).
Nella figura seguente viene visualizzato il TIN del terreno con l'esclusione dei Triangoli con lato superiore a 80.
Creazione del modello a maglie rettangolari
Partendo dal modello TIN creato, andiamo a generare il modello delle maglie rettangolari.
In Analist Project clicchiamo col tasto destro sul modello TIN del terreno e scegliamo il comando DTM Rettangolare.
Impostiamo il passo X e Y della maglia e le altre proprietà, infine clicchiamo su Seleziona Rettangolo.

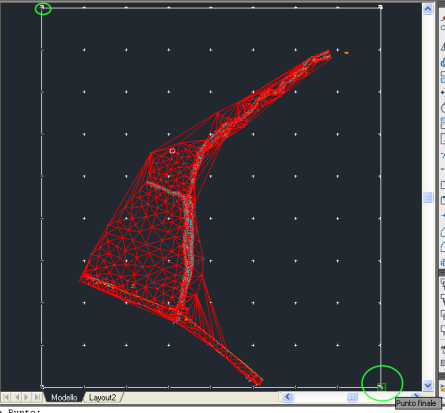

Quindi tracciamo il rettangolo della maglia partendo dall'angolo in alto a sinistra fino all'angolo in basso a destra (punti cerchiati in verde).

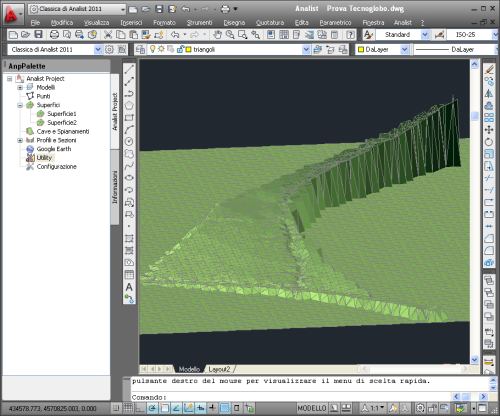

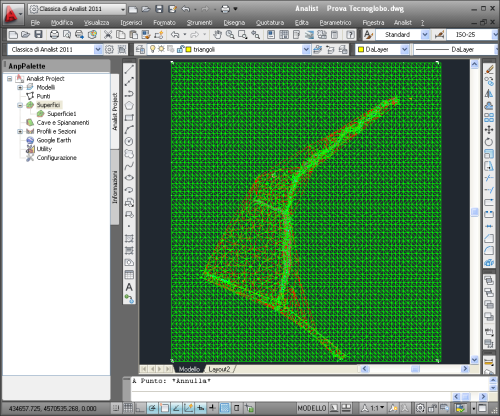

ll risultato finale è una maglia rettangolare contenente l'andamento del terreno.
